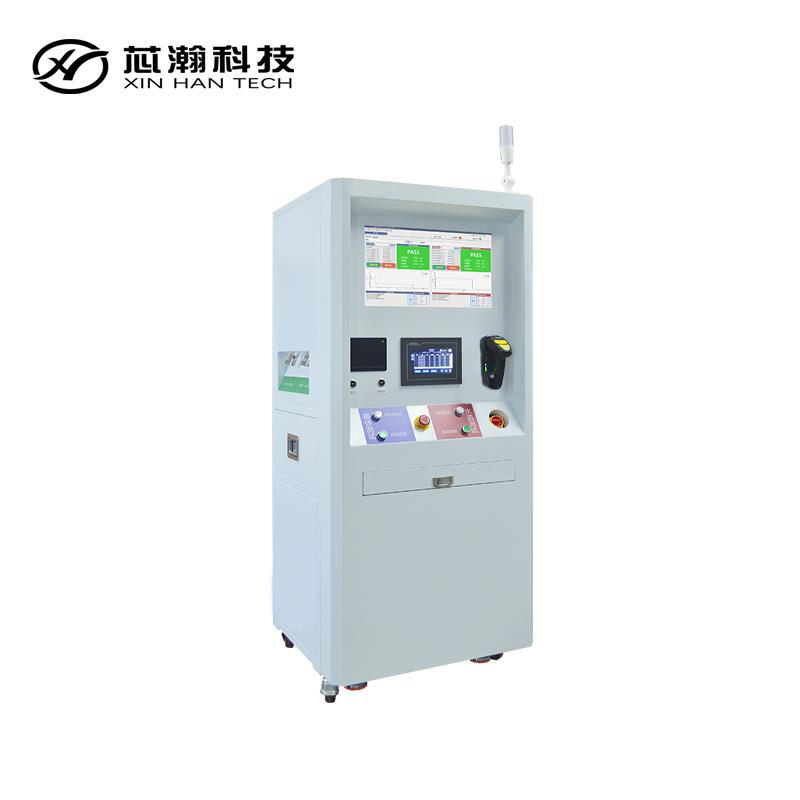

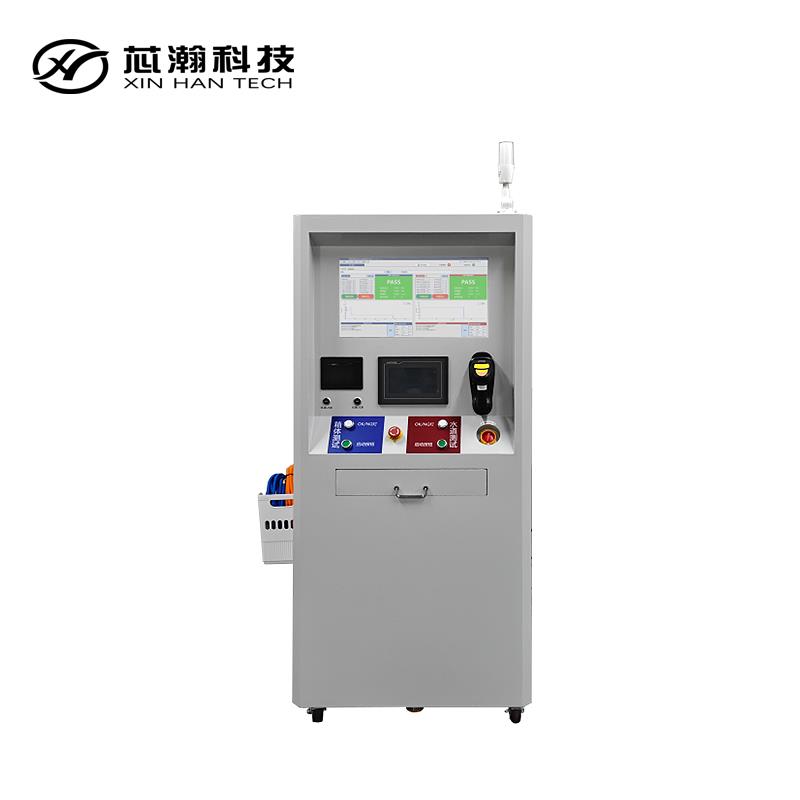

HG产线Pack电池包气密测试设备
返回列表
HG产线Pack电池包气密测试设备应用于新能源汽车电池包、储能柜等的气密性测试；采用先进的气密性检测的技术，能对新能源汽车电池包的液冷管、电池整包密封性能进行测试。设备具备高压及低压两种测试功能，根据测试的产品使用高压或者低压的测试口进行测试（电池整包选择低压测试口，液冷管选择高压测试口）。大流量口径，缩短充气时间，节约测试时间，增加测试效率。高压压力可达2MPA(内置增压泵)，可以覆盖多种液冷管的测试压力要求。
主要技术参数
测试压力范围
-80kPa～1000kPa(1MPa～2MPa可定制)
压力传感器精度
0.01%F.S
差压传感器量程
0～2kPa
差压传感器精度
0.075%F.S
压力调节范围
3kPa～20kPa(低压测试口：电池整包测试，量程可定制)
20kPa～500kPa(高压测试口：冷切系统测试，量程可定制)
压力调节精度
±200Pa
测试精度
0.01%F.S
显示精度
0.1Pa
测量时间
0～999（秒）可调
压力模式
正压/负压
压力调节方式
电子自动调压
大气偏差修正
自动修正
测试通道数量
双通道
显示屏
7寸彩色触摸屏
操作显示屏
22寸操作显示屏
程序数量
1000组
USB接口
可插入U盘导出数据，支持USB接口扫码枪
数据导出
支持历史记录导出（CSV格式，Excel可直接打开）
通讯接口
RS232
ModbusRTU协议
支持
语言
默认中文，多语言可定制
压力单位
Pa、kPa、Bar、MBar、Psi、mmHg
机柜外形尺寸（约）
长750mm×宽670mm×高1759mm
电源要求
AC220V（±10%）、50/60HZ、接地
气源要求
0.5～0.8MPA（洁净干燥压缩空气）
工作环境
工作温度 0～50℃ ，相对湿度 ≤95%RH不结露
HG产线Pack电池包气密测试设备原理图：
|
