气密性检测的方法和原理

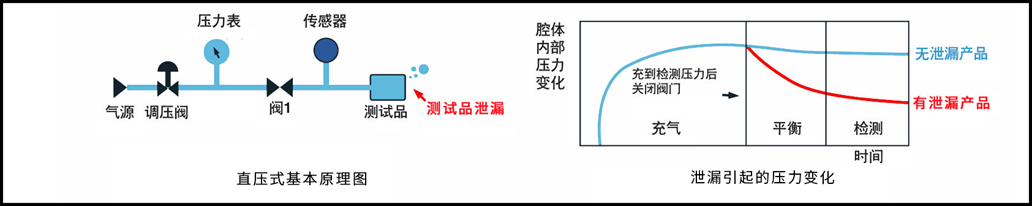

直压式：




给测试品加压后，关闭阀1，如果测试品有泄漏，测试品的压力会下降。通过传感器测出测试品压降，从而判断测试品是否有泄漏。

●采用直压式原理检测，操作简单，易学易懂；
●因为使用空气作为检测介质，无需运行成本。

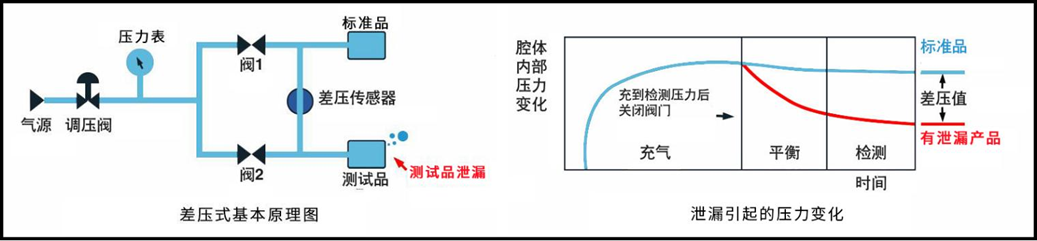

差压式：





给标准品和测试品同时加压后，关闭气动阀1和2，如果测试品有泄漏，测试品的压力会下降。通过差压传感器测出测试品与标准品之间的压力差,从而判断测试品是否有泄漏。

●测试品和标准品都会因温度和测试品变形而导致压力变动，通过差压式测试方法可以抵消此变动带来的影响；
●因为使用空气作为检测介质，无需运行成本。

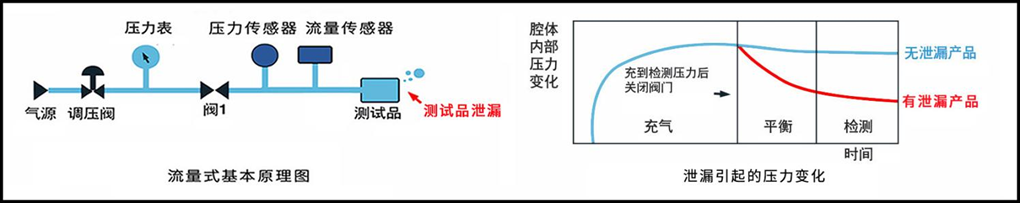

流量式：



向测试工件充入指定压力的气体后，通过气阀在工件中维持一定的压力，从而根据流量传感器测量当前的气体流量。


●泄漏产生的流量随着时间的推移保持非常稳定；
●测量结果精度较高；
●压力传感器装在流量计的前端，可以保证每次显示的测试压力值不受其他因素影响。

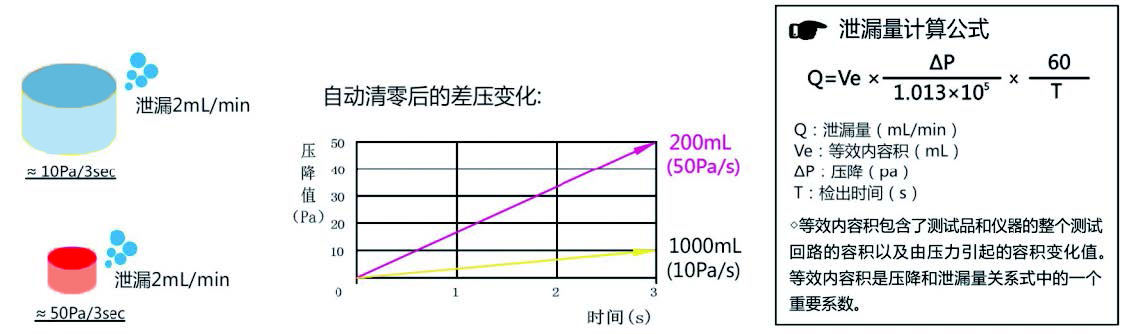

泄漏量和压降的关系


对于不同容积的测试品若有相等的泄漏，则容积越小，产生的压降越大。所以应根据实际条件，尽可能减小测试品的内容积。
