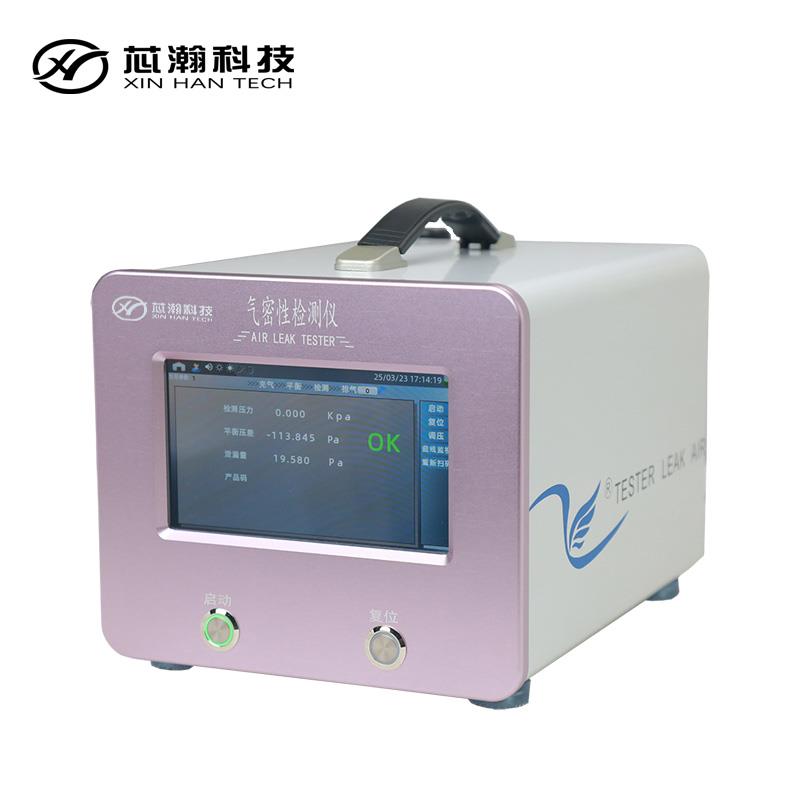

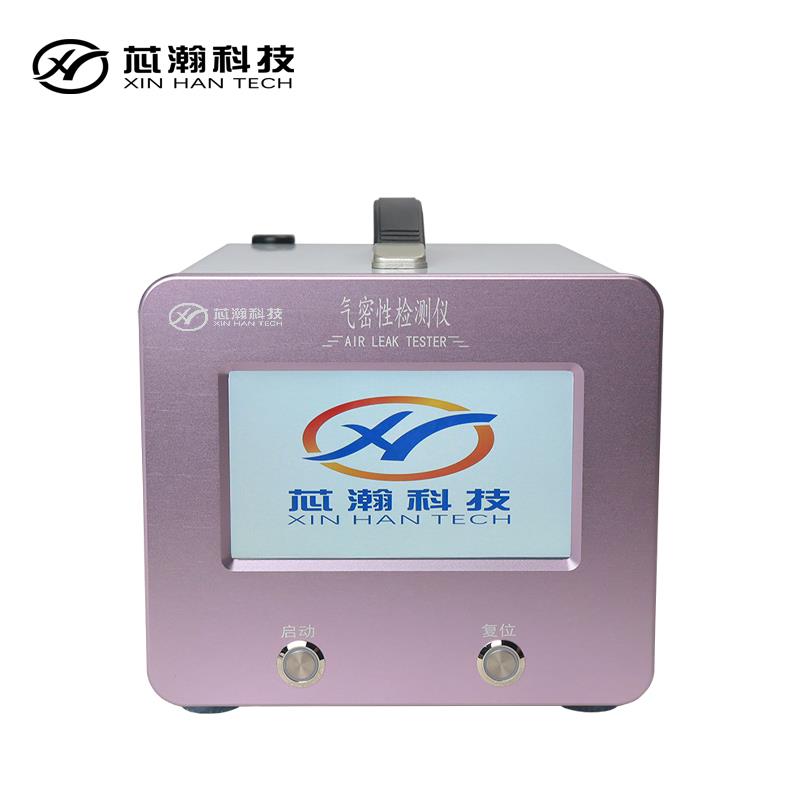

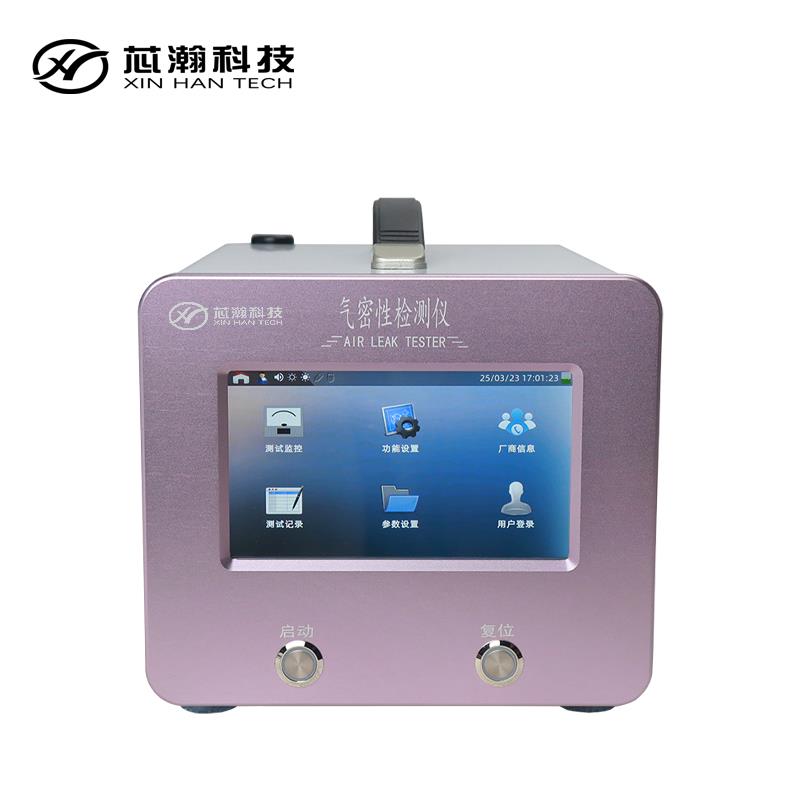

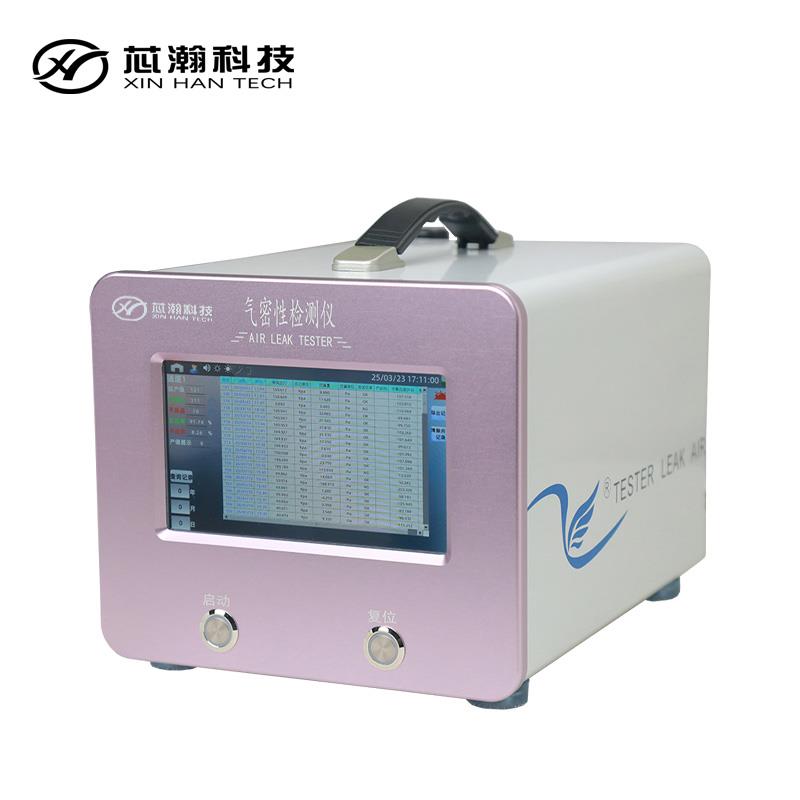

HC差压式气密性检测仪
返回列表
HC系列差压式气密性检测仪采用高精度差压传感器，具有测试速度快、精度高、稳定性好等特点，可直接检测产品的密封防水性能。支持正压、负压检测。可实现对开口、全密封等各种产品泄漏测试、密封性测试等多种功能，适用于不同类型和形状的被测物体。主要采用干燥的压缩空气为介质，对被测产品充气加压(或负压)并确定所充气体是否有泄漏。给标准品和测试品同时加压后，关闭电磁阀1和电磁阀2，如果测试品有泄漏，测试品的压力会下降，通过差压传感器测出测试品与标准品之间的压力差，从而判断测试品是否有泄漏。测试品和标准品都会因温度和测试品变形而导致压力变动，通过差压式测试方法可以抵消此变动带来的影响。因为使用空气作为检测介质，无需运行成本。
|
主要技术参数 |
|
|
检测原理 |
差压式检测 |
|
测试过程 |
准备、充气、稳压、检测、排气、测试结果 |
|
压力传感器范围 |
-95kPa～1000kPa(1MPa～3.5MPa可定制) |
|
压力传感器精度 |
0.1%F.S |
|
差压传感器量程 |
0～2kPa |
|
差压传感器精度 |
0.075%F.S |
|
压力调节范围 |
-95kPa～1000kPa(1MPa～3.5MPa可定制) |
|
压力调节精度 |
±200Pa |
|
测试精度 |
0.01%F.S |
|
显示精度 |
0.1Pa |
|
测量时间 |
0～999（秒）可调 |
|
压力模式 |
正压/负压/正负压 |
|
压力调节方式 |
电子自动调压 |
|
大气偏差修正 |
自动修正 |
|
测试通道数量 |
1～4通道可选（＞4通道可定制） |
|
显示屏 |
10寸彩色触摸屏 |
|
程序数量 |
1000组 |
|
USB接口 |
可插入U盘导出数据，支持USB接口扫码枪（条形码，二维码） |
|
数据导出 |
支持历史记录导出（CSV格式，Excel可直接打开） |
|
通讯接口 |
RS232 |
|
I/O通讯接口 |
8路NPN输出，16路NPN输入 |
|
TCP/IP协议 |
支持 |
|
ModbusRTU协议 |
支持 |
|
语言 |
默认中文，多语言可定制 |
|
压力单位 |
Pa、kPa、MPa、Bar、Psi、mmHg |
|
仪器尺寸（约） |
长310mm×宽340mm×高240mm |
|
电源要求 |
AC110V～220V（±10%）、50/60HZ、接地 |
|
气源要求 |
0.5～0.8MPA（洁净干燥压缩空气） |
|
工作环境 |
工作温度 0～50℃ ，相对湿度 ≤95%RH不结露 |
HC系列差压式气密性检测仪原理图：
|
主要技术参数 |
|
|
检测原理 |
差压式检测 |
|
测试过程 |
准备、充气、稳压、检测、排气、测试结果 |
|
压力传感器范围 |
-95kPa～1000kPa(1MPa～3.5MPa可定制) |
|
压力传感器精度 |
0.1%F.S |
|
差压传感器量程 |
0～2kPa |
|
差压传感器精度 |
0.075%F.S |
|
压力调节范围 |
-95kPa～1000kPa(1MPa～3.5MPa可定制) |
|
压力调节精度 |
±200Pa |
|
测试精度 |
0.01%F.S |
|
显示精度 |
0.1Pa |
|
测量时间 |
0～999（秒）可调 |
|
压力模式 |
正压/负压/正负压 |
|
压力调节方式 |
电子自动调压 |
|
大气偏差修正 |
自动修正 |
|
测试通道数量 |
1～4通道可选（＞4通道可定制） |
|
显示屏 |
10寸彩色触摸屏 |
|
程序数量 |
1000组 |
|
USB接口 |
可插入U盘导出数据，支持USB接口扫码枪（条形码，二维码） |
|
数据导出 |
支持历史记录导出（CSV格式，Excel可直接打开） |
|
通讯接口 |
RS232 |
|
I/O通讯接口 |
8路NPN输出，16路NPN输入 |
|
TCP/IP协议 |
支持 |
|
ModbusRTU协议 |
支持 |
|
语言 |
默认中文，多语言可定制 |
|
压力单位 |
Pa、kPa、MPa、Bar、Psi、mmHg |
|
仪器尺寸（约） |
长310mm×宽340mm×高240mm |
|
电源要求 |
AC110V～220V（±10%）、50/60HZ、接地 |
|
气源要求 |
0.5～0.8MPA（洁净干燥压缩空气） |
|
工作环境 |
工作温度 0～50℃ ，相对湿度 ≤95%RH不结露 |
